Электроснабжение здания представляет собой не набор отдельных кабелей, розеток и автоматических выключателей, а связанную систему, которая должна соответствовать расчетным нагрузкам, особенностям объекта и условиям дальнейшей эксплуатации. Ошибка на раннем этапе способна проявиться значительно позже: при подключении оборудования, расширении нагрузки, переключении на резервный источник или проведении технического обслуживания. Из-за этого работу с электроснабжением рассматривают как последовательный процесс — от сбора исходных данных и проектирования до монтажа, проверки и ввода системы в работу.
Разные этапы могут выполнять отдельные подрядчики или специализированная инженерная компания, например cenerg.ru, однако состав работ в каждом случае определяется проектом, назначением здания и фактическим состоянием его инженерной инфраструктуры. Даже при участии одного исполнителя проектирование, монтаж, измерения и пусконаладка остаются самостоятельными стадиями со своими задачами и контрольными точками.
Исходные данные определяют будущую систему
Работа над электроснабжением начинается задолго до прокладки кабелей. Необходимо понять, какие потребители будут работать в здании, где они расположены, насколько критичен перерыв питания и может ли нагрузка увеличиться в будущем.
Для жилого дома исходными данными становятся мощность бытовой техники, отопительного и насосного оборудования, освещения, вентиляции, систем безопасности. В коммерческом или производственном здании перечень значительно шире: серверное оборудование, станки, холодильные установки, системы кондиционирования, лифты, насосные станции и другие потребители могут заметно влиять на структуру сети.
Особое значение имеет не только суммарная установленная мощность. Одновременная работа всех устройств требуется далеко не всегда, поэтому проектировщик учитывает режимы эксплуатации и характер нагрузки. Одновременно выделяются потребители, для которых даже кратковременное отключение нежелательно.
К исходным данным обычно относятся:
- назначение и площадь здания;
- расчетная электрическая нагрузка;
- расположение основного оборудования;
- категория надежности электроснабжения;
- параметры внешнего подключения;
- наличие резервных источников;
- требования к учету электроэнергии;
- предполагаемое развитие объекта.
Если эти сведения неполные, часть решений приходится принимать с запасом или пересматривать уже после начала монтажа.
Проектирование начинается с распределения нагрузок
Проект электроснабжения определяет не только трассы кабелей. Он задает структуру всей сети: от точки подключения до конечных потребителей.
На схемах показывают вводные и распределительные устройства, защитную автоматику, кабельные линии, щиты, основные группы потребителей, систему заземления и другие элементы. Для сложного здания дополнительно учитывают взаимосвязь с автоматикой, пожарными системами, вентиляцией, системами контроля доступа и диспетчеризации.
Разделение потребителей по группам
Объединять все оборудование в одну линию нельзя даже тогда, когда суммарная мощность кажется небольшой. Разделение позволяет подобрать защиту под конкретную нагрузку и уменьшить последствия локальной неисправности.
Освещение, розеточные группы, вентиляция, насосы, технологическое оборудование и другие крупные потребители обычно получают отдельные линии или группы. Если в одной из них появляется неисправность, остальные части системы могут продолжать работу.
Грамотное разделение также упрощает эксплуатацию. При ремонте оборудования можно отключить конкретный участок без полного обесточивания этажа или здания.
Выбор кабелей и защитных аппаратов
Сечение кабеля нельзя выбирать только по номинальной мощности подключаемого устройства. Значение имеют способ прокладки, длина линии, температура, количество рядом расположенных кабелей, допустимое падение напряжения и характеристики защитного аппарата.
Автоматический выключатель также рассматривается как часть общей системы. Его задача заключается не просто в отключении сети при превышении определенного тока. Характеристики защиты должны быть согласованы с кабелем, нагрузкой и вышестоящими аппаратами.
При неправильном подборе возможны две противоположные ситуации. Защита может срабатывать при нормальной работе оборудования либо, наоборот, недостаточно быстро отключать поврежденную линию.

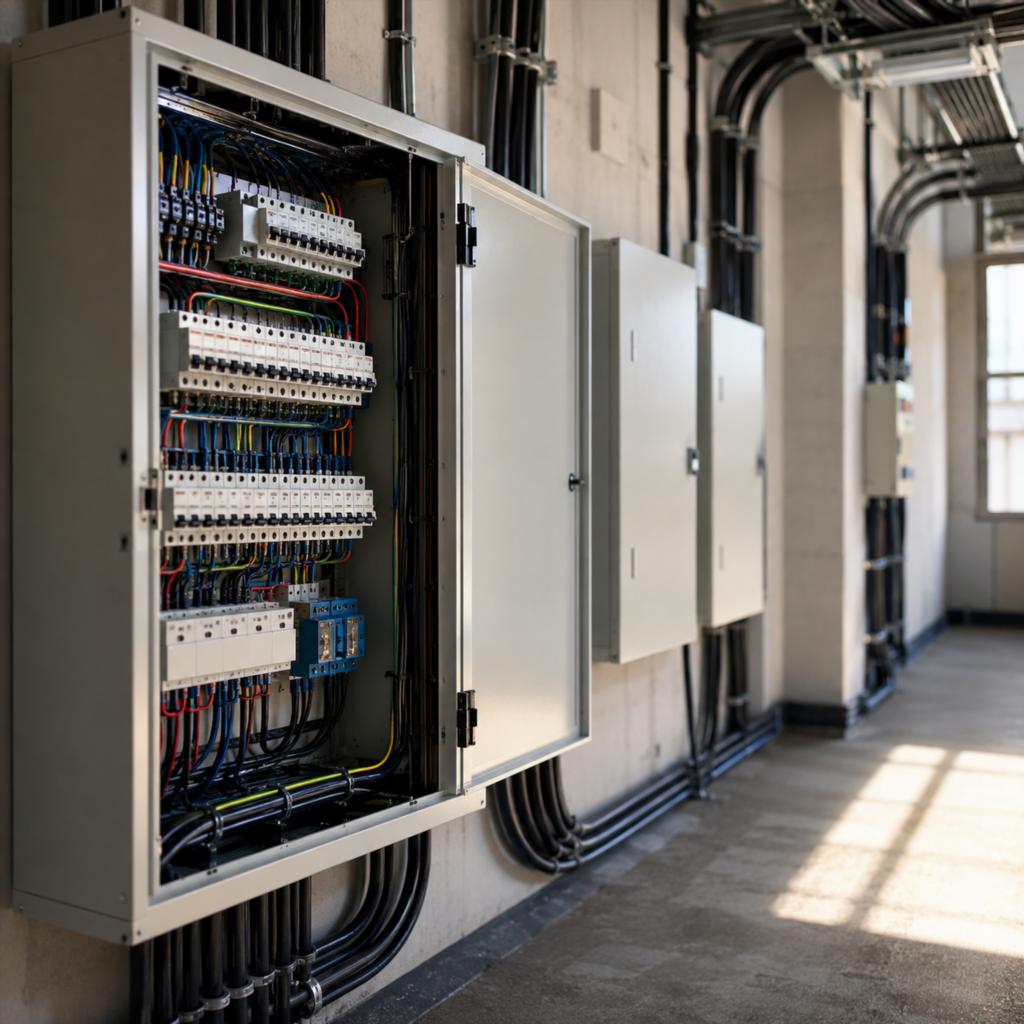

Электрощит как узел распределения и защиты
Распределительный щит часто воспринимают как место установки автоматических выключателей, хотя его функция значительно шире. Здесь сходятся ввод, групповые линии, устройства защиты, элементы управления и иногда оборудование учета или автоматизации.
Конструкция щита должна позволять безопасно подключать линии, проводить обслуживание и при необходимости расширять систему. Слишком плотная компоновка усложняет доступ к проводникам и повышает вероятность ошибок при последующих работах.
Полезно заранее предусматривать резервное место. За время эксплуатации здания появляются новые потребители: дополнительное климатическое оборудование, серверы, насосы, зарядные устройства, системы автоматизации. Если свободных модулей нет, даже небольшое расширение может потребовать переделки распределительного устройства.
Маркировка экономит время при эксплуатации
После завершения монтажа должно быть понятно, какой аппарат отвечает за конкретную линию. Подписи вроде «розетки» или «свет» мало помогают в большом здании. Информативнее указывать помещение, зону либо группу оборудования.
Такой подход упрощает:
- локальное отключение оборудования;
- поиск неисправностей;
- проведение профилактических работ;
- последующие изменения электросети.
Маркировка особенно важна на объектах, где обслуживание выполняет не та же бригада, которая проводила первоначальный монтаж.
Система заземления должна рассматриваться вместе с электроснабжением
Заземление нельзя оставлять на завершающий этап как отдельное дополнение к уже смонтированной сети. Его решения связаны со схемой питания, защитой от поражения электрическим током и работой защитной автоматики.
Проект должен учитывать тип системы заземления, устройство защитных проводников, соединение металлических частей оборудования и другие предусмотренные меры защиты.
При этом одного визуального наличия проводника недостаточно. Качество соединений и электрические параметры системы проверяются инструментально. Контакт может выглядеть исправным, но иметь недопустимое сопротивление из-за коррозии, слабого соединения или других дефектов.
Монтаж должен соответствовать проекту
Даже хорошо подготовленный проект не дает результата, если на площадке решения начинают менять без согласования. Причины отклонений бывают разными: обнаруживаются другие инженерные коммуникации, меняется планировка, оборудование получает новые точки подключения.
Само изменение не всегда является ошибкой. Проблема возникает, когда оно существует только фактически и не отражено в документации.
Если кабельную трассу перенесли, щит получил другое расположение или группа потребителей была разделена иначе, эти изменения необходимо зафиксировать. Иначе через несколько лет эксплуатационная служба будет ориентироваться на схему, которая не соответствует реальному объекту.
Координация с другими инженерными системами
На строительной площадке электромонтаж редко выполняется изолированно. В тех же пространствах проходят трубопроводы, воздуховоды, сети связи, пожарная сигнализация и элементы автоматизации.
Если маршруты не согласованы заранее, монтажники начинают конкурировать за одни и те же технические зоны. Кабельный лоток может оказаться на месте будущего вентиляционного канала, распределительный щит — рядом с трубопроводом, а доступ к соединительной коробке — перекрыт отделочными конструкциями.
Часть таких конфликтов решается на стадии координации проектных разделов. Остальные выявляются на объекте, но любые изменения желательно принимать с учетом всех систем, а не только удобства отдельной монтажной бригады.
Скрытые работы необходимо фиксировать
После отделки значительная часть электросети становится недоступной для визуального осмотра. Кабели находятся за потолками, внутри перегородок, в шахтах или под конструкциями пола.
До закрытия этих участков важно проверить правильность прокладки и зафиксировать фактические маршруты. Фотографии и исполнительные схемы могут значительно облегчить последующий ремонт.
Без такой информации сверление стены или устройство нового прохода превращается в работу с неизвестным риском. Особенно это касается помещений, где расположение оборудования со временем меняется.
Монтаж еще не означает готовность системы
После установки оборудования возникает соблазн считать электроснабжение завершенным: щиты собраны, кабели подключены, свет работает. Однако работоспособность отдельных потребителей не подтверждает правильность всей системы.
Перед вводом требуется проверить состояние линий, защитных устройств и соединений. Конкретный состав контроля зависит от характеристик объекта и требований документации.
Могут проверяться:
- сопротивление изоляции;
- параметры защитных проводников;
- состояние цепей заземления;
- правильность подключения оборудования;
- работа автоматических выключателей и других средств защиты;
- чередование фаз;
- соответствие фактического монтажа проектным решениям.
Обнаруживать дефекты желательно до того, как оборудование начнет работать в штатном режиме. Исправление соединения в открытом щите и поиск той же проблемы после полной отделки требуют совершенно разного объема работ.
Пусконаладка связывает отдельные элементы в работающую систему
Для простых линий освещения или розеточных групп процедура запуска сравнительно понятна. В более сложных сетях недостаточно подать напряжение и убедиться, что оборудование включилось.
Пусконаладочные работы позволяют проверить взаимодействие элементов системы. Это особенно важно при наличии автоматического ввода резерва, источников бесперебойного питания, дизель-генераторных установок, систем управления двигателями и другого оборудования.
Проверяются не только нормальные режимы
Инженерная система должна корректно работать не только тогда, когда все параметры находятся в норме. Важна ее реакция на отключение питания, изменение режима или возникновение аварийной ситуации.
Например, при использовании резервного источника оценивается последовательность переключения нагрузки. Если часть оборудования должна запускаться с задержкой, это учитывается в алгоритме управления. Одновременное включение мощных потребителей после восстановления питания может создать резкий скачок нагрузки.
Пусконаладка позволяет выявить подобные особенности до начала постоянной эксплуатации.
Резервное питание требует отдельной логики
Наличие генератора или источника бесперебойного питания само по себе не обеспечивает устойчивость электроснабжения. Необходимо определить, какие потребители действительно должны оставаться включенными при исчезновении основной сети.
Подключать к резервному источнику все здание часто нецелесообразно. Мощность резерва можно использовать для критически важных систем: связи, автоматики, аварийного освещения, насосов, серверного оборудования или других потребителей, остановка которых создает серьезные последствия.
Разделение нагрузки должно быть предусмотрено заранее. Если оно появляется только после монтажа, потребуется менять щиты, прокладывать дополнительные линии или перераспределять существующие подключения.
Исполнительная документация нужна не только для сдачи объекта
После завершения работ проектная документация должна отражать фактически выполненную систему. Если в процессе строительства происходили изменения, они переносятся на исполнительные схемы.
Для эксплуатации особенно полезны сведения о:
- фактических трассах кабелей;
- назначении линий и автоматических выключателей;
- характеристиках установленного оборудования;
- местах соединений;
- настройках защитных аппаратов;
- результатах выполненных измерений.
Эта информация снижает зависимость объекта от конкретных специалистов. Через несколько лет обслуживать сеть может совершенно другая организация, которой потребуется быстро разобраться в ее устройстве.
Ввод в эксплуатацию — граница между строительством и обслуживанием
До ввода основной задачей является создание и проверка системы. После него акцент смещается на сохранение ее работоспособности.
Даже правильно выполненная электросеть не остается неизменной. Контакты испытывают температурные нагрузки, оборудование стареет, помещения перепланируются, появляются дополнительные потребители. Часто первоначальная схема постепенно обрастает изменениями, которые не были предусмотрены проектом.
По этой причине важно контролировать не только техническое состояние, но и соответствие фактических нагрузок возможностям системы.
Если мощность помещения заметно увеличилась, установка дополнительных автоматов сама по себе не решает задачу. Нужно оценивать всю цепочку: ввод, распределительные устройства, кабельные линии, защиту и условия подключения нового оборудования.
Что чаще всего осложняет эксплуатацию
Многие проблемы будущего здания закладываются еще во время строительства. Они могут долго оставаться незаметными, пока сеть работает с небольшой нагрузкой.
К характерным причинам относятся недостаточный резерв мощности, неудобное расположение щитов, отсутствие понятной маркировки, незадокументированные изменения, чрезмерное количество потребителей на одной линии и отсутствие свободного пространства для расширения.
Не менее сложная ситуация возникает, когда разные части системы создавались независимо друг от друга. Например, основной электромонтаж завершен до выбора вентиляционного оборудования, а затем выясняется, что существующая сеть не рассчитана на новые установки.
Избежать всех изменений невозможно, особенно в зданиях с длительным сроком строительства. Но управлять ими значительно проще, когда проект остается рабочим инструментом на протяжении всего процесса.
Электроснабжение следует рассматривать на протяжении всего жизненного цикла здания
Качественная система формируется не на отдельной стадии. Проектирование определяет ее структуру, монтаж переносит решения на объект, измерения позволяют выявить технические дефекты, а пусконаладка проверяет совместную работу оборудования. Документация связывает эти этапы и дает основу для последующего обслуживания.
Такой подход особенно важен для зданий, где нарушение электроснабжения влияет не только на освещение, но и на отопление, вентиляцию, связь, безопасность или производственные процессы.
При подготовке системы полезно думать не только о моменте сдачи объекта, но и о том, что произойдет через несколько лет. Где появится новое оборудование, можно ли будет увеличить нагрузку, насколько удобно добраться до щита, понятны ли обозначения линий, сохранены ли фактические трассы кабелей — эти вопросы напрямую влияют на стоимость и сложность дальнейшей эксплуатации.
Электроснабжение здания считается завершенным не тогда, когда на потребители впервые подано напряжение, а когда система соответствует проектным решениям, проверена, документирована и готова к штатной работе. Именно последовательность от исходных данных до контроля результата позволяет получить сеть, которую можно безопасно эксплуатировать, обслуживать и адаптировать к изменениям объекта.
