При организации резервного электроснабжения недостаточно определить, сколько электричества потребляют приборы в доме или на производственном объекте. Необходимо учитывать тип электросети, характер подключаемого оборудования и распределение нагрузки. Даже генератор с подходящей номинальной мощностью может оказаться неподходящим, если его электрические характеристики не соответствуют потребителям.
Основное различие между однофазными и трехфазными генераторами связано с выходным напряжением и способом распределения мощности. Одни установки предназначены преимущественно для питания бытовой техники и электроинструмента на 230 В. Другие позволяют подключать оборудование, рассчитанное на трехфазное напряжение 400 В. При этом трехфазное исполнение не всегда дает преимущество, особенно если большая часть потребителей работает от обычной бытовой сети.

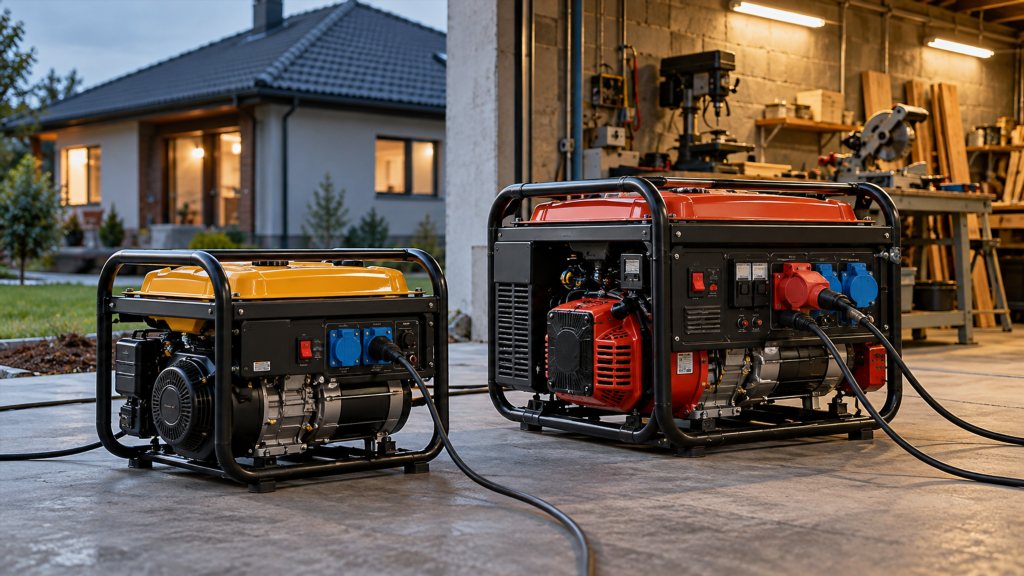

Чем отличаются однофазные и трехфазные генераторы
Электрогенераторы преобразуют механическую энергию двигателя в электрическую. В зависимости от конструкции генераторной части они обеспечивают однофазное или трехфазное переменное напряжение.
Однофазные генераторы
Однофазные установки обеспечивают питание потребителей с номинальным напряжением 230 В. Они подходят для большинства бытовых электроприборов, небольших насосов, осветительного оборудования и распространенных видов ручного электроинструмента.
Такие генераторы используют в загородных домах, на дачах, строительных участках и в небольших мастерских. При правильно рассчитанной мощности они способны поддерживать работу нескольких потребителей одновременно.
Главная особенность заключается в том, что доступная мощность сосредоточена на однофазном выходе. Это удобно, когда все подключаемое оборудование рассчитано на одинаковое напряжение.
Например, однофазные генераторы Energo могут применяться для резервного питания бытовых нагрузок при условии, что параметры конкретной модели соответствуют суммарному потреблению и пусковым характеристикам приборов. При подборе важны не только номинальные киловатты, но и допустимая продолжительность работы, стабильность напряжения и способность выдерживать кратковременные перегрузки.
Трехфазные генераторы
Трехфазные установки формируют систему напряжений со сдвигом фаз на 120 градусов. В распространенном исполнении они обеспечивают 400 В между фазами и 230 В между фазой и нейтралью.
Такое оборудование применяется там, где необходимо питать трехфазные электродвигатели, станки, компрессоры, насосные установки и другое технологическое оборудование.
Важная особенность трехфазного генератора заключается в распределении его мощности между фазами. Если потребители подключены неравномерно, одна фаза может оказаться перегруженной даже при относительно небольшой общей нагрузке.
По этой причине трехфазная установка не является универсальной заменой однофазной. Ее возможности необходимо оценивать по характеристикам конкретной электрической сети.
Как тип электросети влияет на выбор генератора
В большинстве квартир и небольших домов бытовое оборудование работает от напряжения 230 В. Однако некоторые частные дома, мастерские и коммерческие здания имеют трехфазный ввод.
Само наличие трехфазного подключения не означает, что на объекте установлены потребители, которым требуется напряжение 400 В. Три фазы нередко используются исключительно для распределения однофазных нагрузок.
Резервное питание дома с однофазной сетью
Если все электроприборы рассчитаны на 230 В, для резервного питания обычно достаточно однофазной установки подходящей мощности.
При отключении внешнего электроснабжения генератор может обеспечивать работу:
- Освещения и основных розеточных групп.
- Холодильника и морозильного оборудования.
- Циркуляционных насосов и автоматики отопления.
- Насоса водоснабжения.
- Компьютерной техники и средств связи.
Однако подключать к резервному источнику все бытовое оборудование необязательно. Электрические плиты, мощные водонагреватели и дополнительные обогреватели значительно увеличивают необходимую мощность генератора.
На практике часто выделяют группу наиболее важных потребителей, которым требуется электричество во время аварийного отключения.
Генератор для объекта с трехфазным вводом
При трехфазном электроснабжении выбор несколько сложнее. Необходимо определить, какие устройства действительно используют три фазы.
Если в доме имеется трехфазный ввод, но все жизненно важные приборы рассчитаны на 230 В, резервирование возможно с помощью однофазного генератора и специально спроектированной схемы переключения.
Другая ситуация возникает при наличии трехфазных насосов, станков или инженерных установок. Для их непосредственного питания требуется источник соответствующего напряжения.
При этом нельзя просто соединять три фазных проводника домашнего щита с однофазным выходом генератора. Схема резервирования должна исключать обратную подачу электроэнергии во внешнюю сеть и учитывать особенности защитной аппаратуры.
Почему мощность генератора нужно рассчитывать по нагрузке
Распространенная ошибка при выборе электростанции — ориентироваться исключительно на сумму паспортных мощностей электроприборов.
На практике электрическая нагрузка зависит от режима работы оборудования. Нагреватели потребляют энергию относительно равномерно, а электродвигатели при запуске способны создавать значительные кратковременные токи.
Номинальная и пусковая мощность
Номинальная мощность определяет потребление оборудования во время установившейся работы. Пусковая нагрузка возникает при включении некоторых устройств, прежде всего насосов, компрессоров и электродвигателей.
Например, насос мощностью 1 кВт при прямом пуске может потреблять ток, значительно превышающий номинальный. Если генератор не рассчитан на подобную нагрузку, напряжение может кратковременно снижаться, а защитная автоматика — отключать питание.
Для расчета учитывают:
- Мощность оборудования, работающего одновременно.
- Пусковые характеристики электродвигателей.
- Допустимую продолжительность нагрузки генератора.
- Коэффициент мощности подключаемых устройств.
- Возможность последовательного запуска наиболее мощных потребителей.
Небольшой резерв по мощности полезен, однако его величина зависит от состава оборудования. Для системы освещения и электронагревателей расчет будет отличаться от расчета питания компрессора или насосной станции.
Почему киловатты и киловольт-амперы не одно и то же
В характеристиках генераторов мощность может указываться в кВт или кВА.
Киловатты обозначают активную мощность, а киловольт-амперы — полную. Их соотношение зависит от коэффициента мощности нагрузки.
Например, при коэффициенте мощности 0,8 генератор с полной мощностью 10 кВА соответствует активной мощности 8 кВт.
Также следует различать номинальную и максимальную мощность электростанции. Максимальное значение обычно допускается лишь в определенных кратковременных режимах. Для продолжительной работы необходимо ориентироваться на паспортную мощность, установленную изготовителем для соответствующих условий эксплуатации.
Распределение нагрузки между фазами
Для трехфазных генераторов расчет мощности имеет дополнительную особенность. Необходимо учитывать не только суммарное потребление, но и нагрузку каждой фазы.
Предположим, электростанция рассчитана на 9 кВт активной мощности при равномерной трехфазной нагрузке. В упрощенном расчете на каждую фазу приходится около 3 кВт.
Если подключить к одной фазе несколько приборов суммарной мощностью 4 кВт, а остальные оставить практически ненагруженными, допустимый ток отдельной фазы может быть превышен. Общая мощность при этом останется значительно ниже паспортных 9 кВт.
Реальные ограничения зависят от конструкции генератора, коэффициента мощности и допустимой несимметрии нагрузки.
Чем опасен перекос фаз
При неравномерном распределении потребителей возникают различия между фазными токами. Значительный перекос способен ухудшать работу электростанции и подключенного оборудования.
Возможные последствия включают перегрев отдельных обмоток генератора, нестабильность напряжения и срабатывание защитных устройств. Особенно чувствительными к несимметрии напряжений могут быть трехфазные электродвигатели.
Поэтому при использовании трехфазной электростанции однофазные потребители стараются распределять между фазами с учетом их мощности и вероятности одновременной работы.
Генераторы для мастерских и производственного оборудования
В мастерских электрическая нагрузка редко распределяется равномерно. Наряду с ручным инструментом здесь могут работать стационарные станки, компрессоры, вытяжные установки и насосы. Часть оборудования рассчитана на напряжение 230 В, тогда как мощные электродвигатели нередко требуют трехфазного питания 400 В. Такая комбинация усложняет организацию резервного электроснабжения.
Основная проблема заключается в различиях между рабочей и пусковой нагрузкой. Например, токарный станок во время запуска потребляет значительно больший ток, чем при установившейся работе. Если одновременно включаются компрессор и вытяжная система, нагрузка на генератор дополнительно возрастает. Даже при достаточной номинальной мощности электростанция может не выдержать кратковременного пикового потребления.
При подборе трехфазных генераторов Energo для мастерской с несколькими станками приходится учитывать еще и распределение однофазных потребителей. Допустим, станок подключен к трем фазам, а компрессор, освещение и розетки для ручного инструмента питаются от отдельных фазных линий. Если большая часть однофазного оборудования окажется на одной линии, допустимый ток соответствующей фазы может быть превышен, хотя суммарная нагрузка останется ниже номинальной мощности генератора.
Снизить вероятность перегрузок помогает разделение потребителей на группы с учетом их рабочего режима. Мощные двигатели желательно запускать последовательно, а освещение и вспомогательное оборудование распределять между фазами так, чтобы уменьшить неравномерность нагрузки. При наличии станков с тяжелым пуском дополнительно оценивают возможность применения устройств плавного пуска или частотных преобразователей.
Для мастерской важно не просто обеспечить необходимое напряжение, но и сохранить его стабильность при изменении нагрузки. От этого зависит работа электродвигателей, систем управления станками и другого оборудования, чувствительного к кратковременным провалам напряжения.
Что учитывать при подключении генератора к электропроводке
Даже правильно подобранная по мощности установка требует безопасной схемы подключения.
Генератор нельзя подключать к домашней электросети через обычную розетку с помощью кабеля с двумя вилками. Такое соединение создает угрозу обратной подачи напряжения во внешнюю сеть, короткого замыкания и поражения электрическим током.
Для стационарного резервного питания используют переключающую аппаратуру, исключающую непредусмотренную одновременную работу внешней сети и генератора.
Ручное и автоматическое переключение
При ручной схеме оператор самостоятельно запускает электростанцию и переводит питание на резервный источник с помощью предназначенного для этого переключающего устройства.
Автоматическое переключение предусматривает контроль состояния внешней сети. При исчезновении напряжения система может запускать генератор и подключать резервируемые нагрузки. После восстановления основного питания выполняется обратное переключение.
Возможность такой автоматизации зависит от конструкции генератора и совместимости с системой управления.
Независимо от выбранной схемы требуется правильная организация заземления, нейтрали и защитных устройств. Особенности этих решений определяются типом электроустановки и характеристиками источника питания.
Условия установки и эксплуатации
Место размещения электростанции влияет на ее безопасность и надежность. Генератору необходимы достаточный приток воздуха, отвод тепла и безопасное удаление выхлопных газов.
Бензиновые и дизельные генераторы нельзя эксплуатировать в жилых помещениях, подвалах и других закрытых пространствах без специально предусмотренных инженерных решений. Выхлоп содержит угарный газ, представляющий смертельную опасность.
Также учитывают уровень шума, защиту от атмосферных осадков, доступность технического обслуживания и требования к хранению топлива.
Как определить подходящий тип генератора
Выбор между однофазной и трехфазной электростанцией должен опираться на реальные характеристики потребителей, а не только на тип вводного кабеля.
Для загородного дома с бытовыми приборами на 230 В часто подходит однофазный источник. Даже наличие трехфазного ввода не исключает такого решения, если резервируются отдельные однофазные линии.
При необходимости питать оборудование на 400 В рассматривают трехфазную установку. Здесь особое значение имеют допустимая нагрузка каждой фазы и пусковые характеристики электродвигателей.
Если же объект оснащен большим количеством однофазных приборов, подключенных к трехфазному генератору, необходимо заранее рассчитать их распределение по фазам. Иначе часть установленной мощности не удастся использовать без перегрузки отдельных выходов.
Главный критерий выбора — соответствие электрических характеристик генератора фактической нагрузке. Подходящая электростанция должна обеспечивать необходимое напряжение, выдерживать рабочие и пусковые токи, а также безопасно взаимодействовать с существующей электропроводкой. Это позволяет организовать резервное электроснабжение без неоправданного увеличения мощности оборудования и риска перегрузок.
